柴油發電機組在安裝完成后，我們需要對各種電路進行接線，保證發電機組正常使用，下我們對發電機組的接線、接地、控制接線、啟動接線等進行一系列地詳細講解，并有圖片參考。

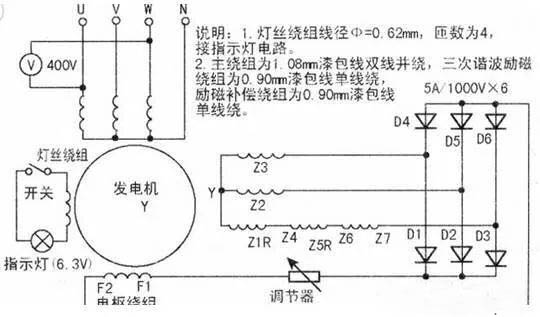

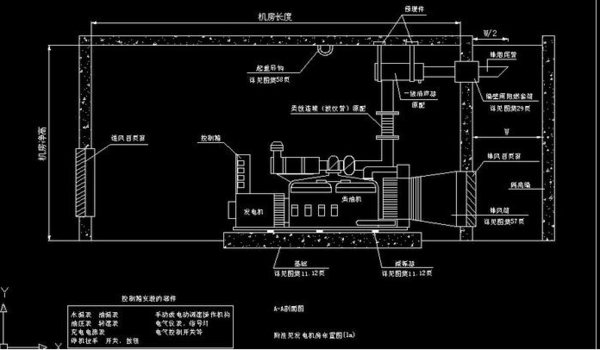

1.柴油發電機實物接線圖

柴油發電機實質是一臺三次諧波自勵磁凸式三相四線同步發電機，因具有輸出功率大、適合移動等優點，故廣泛用于廠礦、工程施工等場合。雖然功率不同的發電機，其繞組數據有所不同，但電路連接基本相同：   接線過程：柴油發電機出來的四根線。其中一根是N標記的線是零線。別的三根為火線。三相負載平衡。簡單的一點說就是發電機是15KW現在帶了一臺1.1.三相電動機組5KW的接線。   假如說想再接一臺2KW的單相電機的話很有可能造成三相不平衡。如果想單獨接單相電用的話可以三根火線中隨便拉一根當作火線。再接一根零線可以當作單相電用。要是想單獨接一相出來用也可以。不過功率是不能太大的設備。那樣容易造成三相不平衡。另外三相柴油發電機還得看多少KW的發電機。小的發電機見意接三相電后?？梢越右恍┱彰魇裁吹?。不主張再接功率大的電器。


1.2.柴油發電機組接線時要注意以下5點：

• 1、接地線接線點一般是在柴油發電機組的底盤末端，在安裝接地線時，須接到合適的地線位置。

• 2、交流發電機接地中線的連接通常由用戶安裝時決定，當柴油發電機組作為電源時，中線須直接連到工廠接地線上。

• 3、較為復雜的安裝，應選擇接地中點以確保柴油發電機組正確的運行或保護設備，例如發現接地故障和將接地循環電流降到很低。

• 4、接地線須根據用戶和地方當局的建議來安排。

• 5、保證設備接線一直得到有效的維持，關于接線系統的維護應嚴格按照說明書去做。

柴油電機組要做到準確接線，首先應辨別接線柱或引出線是相線仍是零線。通常情況下，發電機的各接線柱或引出線都用必然的標記來區別是相線仍是零線。只要加以重視就可進行辨別零線接線柱常常使用字母M或O作標記，也有在接線旁標以接地符號標示的。如果零線接線柱上無符號或符號恍惚不清，可在發電機運行歷程中用電壓表測試鑒定，不要采用“碰火”的操作。

2.柴油發電機如何接地（圖片）

降低電氣設備對地的絕緣水平。在中性點不接地的系統中，一相接地時，會使另兩相的對地電壓升高到線電壓；對于中性點接地的系統，一相接地時，另兩相的對地電壓只接近于相電壓，故可降低電氣設備和輸電線路的絕緣水平。


2.1、保護接地

發電機組保護接地常用于中性點不接地的低壓系統中，它的作用是：當電動機某一繞組的絕緣結構已破壞使外殼帶電時，若未接地，人體觸及外殼，相當于單相觸電，可能發生觸電的危險。而如果采用了保護接地，人體觸及外殼時，由于人體的電阻與接地電阻并聯，人體電阻遠大于接地電阻，通過人體的電流就很小，就不會發生觸電的危險。

2.2、保護接零

保護接零常用于中性點接地的低壓系統中，它的作用是：當電動機某一繞組的絕緣結構已破壞而與外殼相接時，采用保護接零形成單相短路，電流可以迅速將這一相中的熔絲熔斷，外殼便不再帶電。即使在熔絲熔斷前人體觸及外殼，人體電阻遠大于線路電阻，通過人體的電流也很微小，不會發生觸電危險。

3.柴油發電機組啟動方法

柴油發電機組的啟動有兩種方式，一種是手動，一種是自動切換。手動啟動要先對警報系統進行測試，看是否正常，然后把控制開關切到手動的位置后面，就可以正常啟動了。自動切換則是將控制開關切到自動，且電源自動切換開關也要位于自動位置，這樣，當市電停止時，發電機就可以自行運轉了。


3.1、前期準備工作

在啟動柴油發電機之前，首先檢查水箱內的水或者防凍液是否充足，如果不足的話要加滿后再啟動。此外，還要確定潤滑油是否加到了規定的刻度線，以及各部件是否存在隱患，有隱患的話要盡快排除才可以啟動。   發電機

3.2、運行中的注意事項

發動機在工作中的時候，要有專人在旁隨時觀察，尤其要注意水溫、油溫、電壓等重要指標的變化，如有異常要立即采取措施。此外，還有留意是否有充足的柴油，如果運行中間因燃油不足導致發電機停止運轉，很有可能會導致機器一些部件受損。

3.3、不得帶負荷啟動或停機

啟動前，要確保輸出空氣開關處在關閉狀態。啟動后，一般要經過三到五分鐘的怠速運轉，冬天因氣溫低，時間還要延長幾分鐘。要注意觀察有沒有漏油、漏水等現象的發生，如有的話要立即停止運轉，進行檢查維修。停機前，要先將負荷慢慢切斷，再關閉輸出空氣開關，等其減速至怠速運轉狀態三到五分鐘之后再關機。

4.柴油發電機控制原理圖

發電機控制器（Generator controller）是發電機的核心，相當于人的大腦。標準定義為：按照預定順序改變主電路或控制電路的接線和改變電路中電阻值來控制發電機的啟動、調速、制動和反向的主令裝置。由程序計數器、指令寄存器、指令譯碼器、時序產生器和操作控制器組成，它是發布命令的“決策機構”，即完成協調和指揮整個計算機系統的操作，控制著發電機組的整體運行。



5.柴油發電機零線接地

• 5.1、所有用電設備在正常情況下不帶電的金屬部分，都須采用保護接零或保護接地；

• 5.2、在三相四線制的同一低壓配電系統中，保護接零和保護接地不能混用，即一部分采用保護接零，而另一部分采用保護接地，但若在同一臺設備上同時采用保護接零和保護接地則是允許的，因為其效果更好；

• 5.3、要求中性線須重復接地，因為在中性線斷開的情況下，接零設備外殼上都帶有220V的對地電壓，這是不允許的。

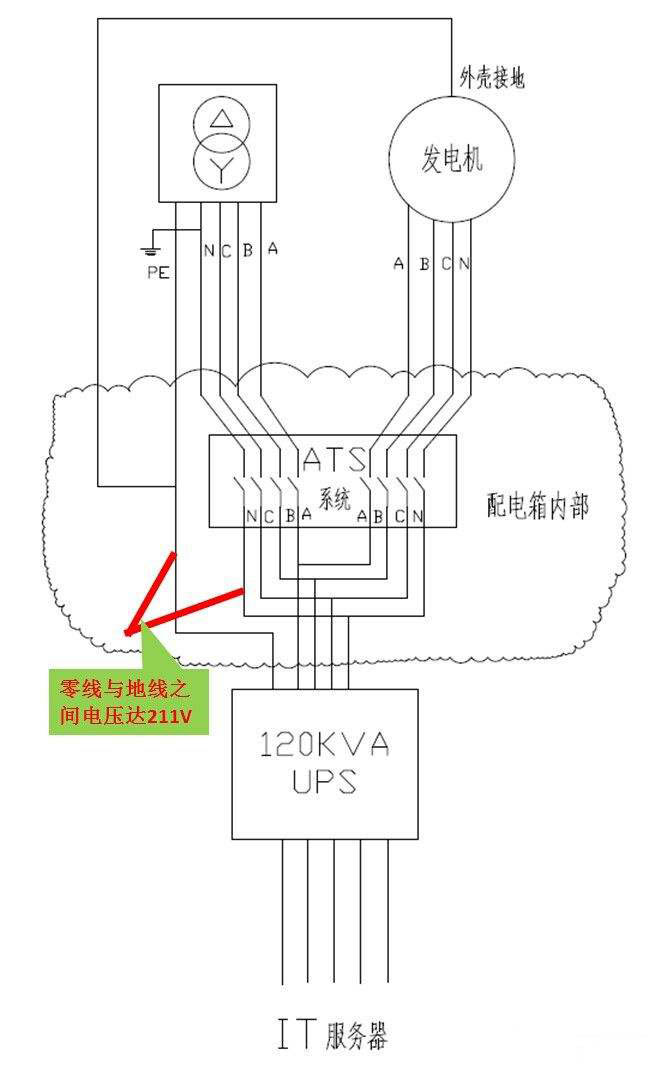

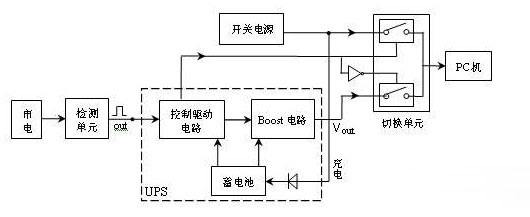

6.發電機組供電線路圖

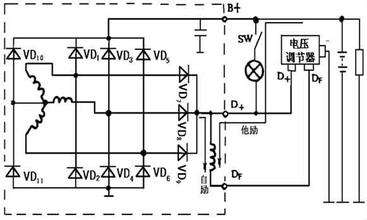

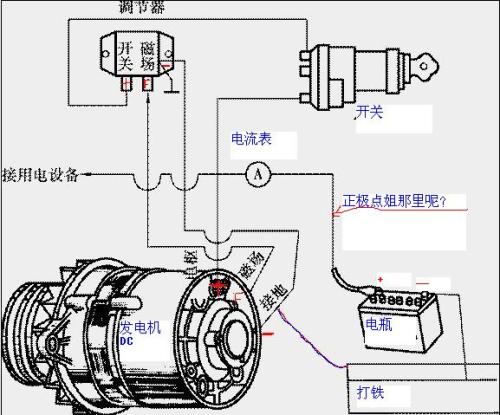

7.發電機電瓶接線圖解

一般12V和24V接法是一樣的。就是接頭有些不同，有的多幾根線。正常的就是開點火鎖時來電，常為紅色，接 ,還有接鐵，連到車體上。F接發電機的F或上面寫著D 的線上。N接中性點。L就是指充電指示燈。

8.柴油發電機組儀表電路圖

柴油發電機電路圖 C1C1 B1 A1 C1 B1 A1 母排檢測 62MAN 41 60 PB2 AUTO KA12 KA17 43 26 64 合閘線圈 分閘線圈 KA4 KA1 54 53 52 51 KA4 KA3
