柴油發電機組往往會設計到安裝，如何安裝柴油發電機組呢，今天我們給大家詳細介紹柴油發電機組的安裝機步驟

一、機組吊裝

室外防音型機組可用叉車或人力直接將機組吊裝到機組基礎上吊裝時必須保持機組處于水平位置基本型機組吊裝時應用足夠強度的鋼絲繩索在機組的起吊位置，不能套在軸上，也要防止碰傷油管和表盤，按要求將機組吊起參考機組隨機配備技術操作和維護和保養手冊。

二、水平定位

將水平儀放在防音罩上部端面(即加工基準面).上進行檢查水平水平精度是縱向和橫向水平偏差每米為0.1mm?；A(chǔ)和機座之間不能有間隔，使其受力均勻確認水平位置后，進行定位工作，用膨脹螺栓通過機組底座上配置的固定孔位固定機組配套設備的找平定位同上。

三、燃油管路的安裝

外置油箱箱底距高壓油泵最高不高于1.5M，最低不低于2M安裝位置應盡量避開熱源和振動源，振動會導致沉淀物泛起，熱源將可能使柴油機功率下降依照機組配置的燃油管路連接圖安裝燃油系統不能使用鍍鉛水管或鍍鉛裝置輸送油管應高于油箱底部不少于50mm,并遠離排放閥安裝必須確保燃油管路無泄漏、滲漏。

四、電纜線路的安裝

發電機組的輸出線路一般用護套凱裝電纜或重型通用橡套電纜電纜的敷設，主要考慮以下原則

1、路徑最短，拐彎最少

2、避免與其它管道交叉

3、避開規劃中要挖土的地方

4、敷設條件許可的條件下，電纜長度可考慮1.5~2%的余量，作為檢修時備用

5、電纜應穿管保護，管內經不得小于電纜外經的2倍

6、直埋電纜應作波浪形埋設電纜的連接必須采用軟連接

五、動力電纜的連接

三相四線制，相序不能接反，機組-ATS-ACDB的連接順序ATS內注意區分機組引入的接線位置，避免與市電引入混淆標識準確清晰，般 電纜 都有標準顏色: A黃、B綠、C紅、N藍

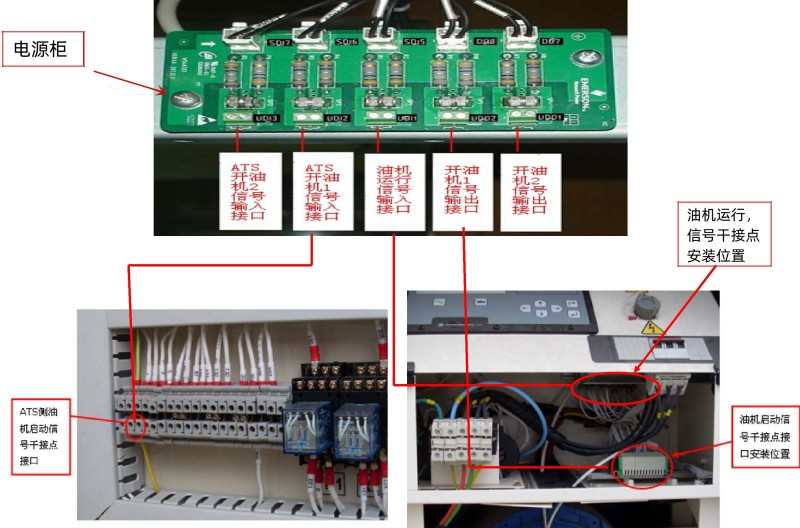

六、控制信號線的連接

機組-ATS之間的連接啟動信號線路的連接，參照電氣連接圖中的連接位置報警信號線路的連接，參照電氣連接圖中的連接位置標識準確清晰

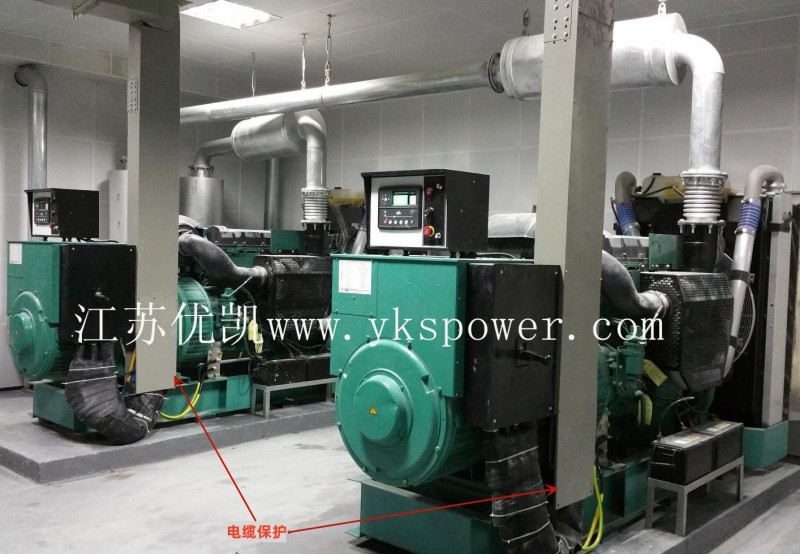

七、動力電纜與控制信號線應分開穿管鋪設

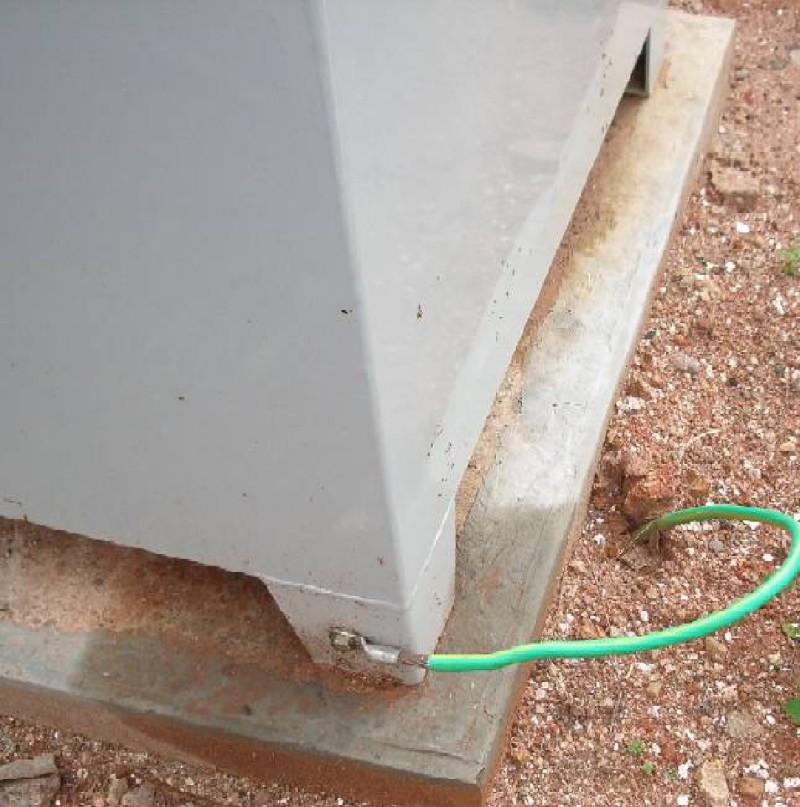

八、接地線路的連接

采用三相四線制的柴油發電機組，中性線(N)直接接地;即中性線與機體同時接地，同電位。出廠前已經連接好線路連接順序:機組-ATS，防音外殼必須同時接地，ATS外殼必須同時接地，油罐必須同時接地，ACDB必須同時接地，接地線的標準顏色為雙色(黃綠)，接地的線或線鼻至少能通過發電機組全負載電流及符合當?shù)匾?guī)格

九、現場清理

檢查安裝效果，清理安裝過程中產生的廢料，整理安裝后余留的安裝材料，擺放整齊，清理機組，防音罩，ATS,油罐

以上就是柴油發電機組的安裝步驟及注意事項，希望對大家有幫助。
